全國免費熱線
0731-82042415
煤炭化驗儀器｜煤膠質層指數的測定
2018-08-22 01:47:06
一、試驗目的
1 掌握膠質層指數測定的原理、方法及具體操作步驟。
2 了解膠質層指數測定儀的構造以及在加熱過程中煤杯中煤樣的變化特征。
二、試驗原理
將煤樣裝在鋼杯中上加恒壓，由底面單側加熱，鋼杯置入一定規格的技術指標的帶孔的耐火磚中，以一定的加熱速度升溫，此
時傳入杯內的溫度，由上而下開始遞增，因為用單側加熱時，周圍散熱條件較好，在煤杯內的煤樣就形成一系列溫度自下而上遞降
的等溫面，當加熱到一定溫度時，因為最上面的煤樣還不到軟化溫度，所以保持原樣不變，中間一部分則因為有了軟化溫度，而形
成了瀝青狀的膠體；而下面一部分則因到達固體溫度，而由膠體變成了半焦，因此煤樣中形成了半焦層，膠質層和未軟化的煤樣層。
三、試驗儀器、設備、試劑
1 膠質層指數測定儀
2 程序溫控儀
3 煤杯、探針
四、試驗步驟
1 準備工作就序后，通電加熱，控制杯底升溫速度，為了試驗方便，在煤杯溫度最好保持一致，時間的記錄以時鐘為準。
2 加熱速度規定如下：在最初30分鐘內，以大約8度每分鐘的速度把溫度升到250ºC，在250ºC以后為3ºC/min，每10min記錄一項溫度。
在350ºC到600ºC期間，試際溫度與應達到的溫度不應超過10ºC，否則試驗作廢，在試驗中應按時記錄溫度和時間； 時間是從250ºC開
始計算，以min為單位。
3 在溫度達到250時，化上一條“零點線”再將筆尖對準起點，開始記錄體積曲線。
4 對一般試驗煤樣，測量膠質層層面時體積曲線開始下降到30min開始，到達約650ºC時停止。
5 測量膠質層上部層面時將刻度尺放在壓板上，將探針放在壓板和壓力盤上的專用小孔小心的插入紙管中，輕輕往下探測，直到其下端
接觸到膠質層層面（手感有阻力時）讀取層面到杯底的距離，記錄時尖數據。
6 探針穿透膠質層中抽出時，應緩慢小 心從事。
六、試驗記錄

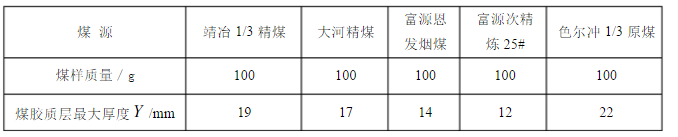

試驗記錄表見附表
七、數據分析和總結
結果顯示煤樣的體積曲線畫不出來，測出的數據誤差較大，統計結果沒有可靠性。分析原因：煤樣粒度過大，煤樣混合不均勻，煤樣制備

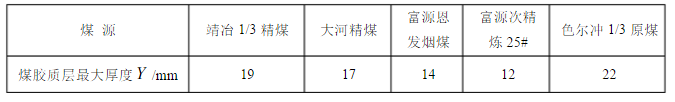

帶來誤差，膠質層指數測定儀存在誤差。統計結果見附表
