全國免費熱線
0731-82042415
煤粘結指數的測定
2018-08-22 01:08:51
一、試驗目的
1 掌握測定煙煤粘結指數的原理、方法和具體步驟
2 了解煙煤粘結指數中在中國煤炭分類中的應用
二、試驗原理
把一定質量的試驗煤樣和萬歷無煙煤，在規定的條件下混合，快速加熱成焦，所得焦塊在一定規格的轉鼓內進行強度試驗，以焦塊的
耐磨強度，因此，煙煤粘結指數試質是試驗煙煤樣在受熱后，煤顆粒之間或煤料與惰性組分顆粒間結合牢固程度的一種度量，它是各種物
理和化學變化的統計結果。
三、試驗儀器、設備、試劑
1 電子天平：感量0.001g
2 智能馬弗爐
3 攪拌絲
4 壓塊
5 壓力器
6 瓷質坩堝和坩堝蓋
7 坩堝架
8 粘結指數測定儀
四、試驗內容與步驟
1 稱取5g無煙煤，再稱取1g試驗煤樣放入坩堝，用攪拌絲將坩堝內的混合樣攪拌2min。
2 用鑷子加壓塊于坩堝中央，然后將其置于壓力器下壓30g，加壓時防止沖擊，加壓結束后，壓塊仍留在混合煤樣上，加上坩堝蓋。
3 將坩堝放入預先升溫到850ºC。從放入坩堝開始計時，焦化15min之后取出坩堝冷卻至室溫，取出壓塊，當壓塊上附有焦屑時，
應刷入坩堝內，稱量焦渣總量，然后將其放入轉鼓內進行第一次轉鼓試驗，轉鼓后的焦塊用1mm的圓孔篩進行篩分，在稱量篩上部
分的質量，然后放入轉鼓進行第2次轉鼓試驗，重復篩分，稱量操作，每次轉鼓試驗5min，即250r。稱量準確至0.01g。
五、試驗記錄

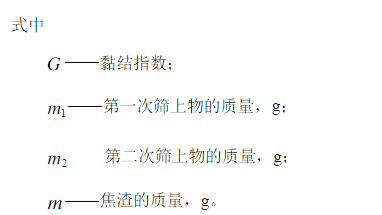

按下式計算

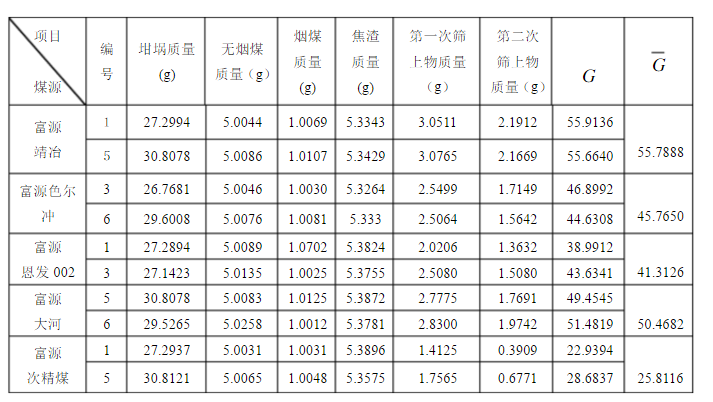

試驗記錄表見附表

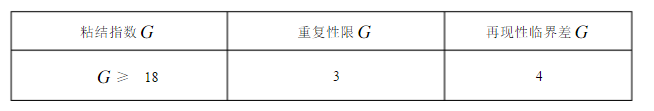

六、精密度
七、數據分析和總結
數據顯示富源靖臺、富源色爾沖、大河精煤的粘結指數在重復性限范圍內，富源恩發、富源次精煤不在重復范圍內，但誤差不是

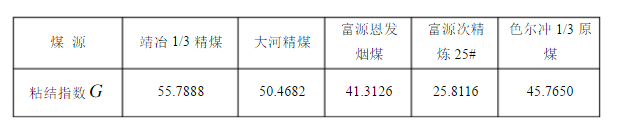

太大。在粘結指數的測定中我們因沒有對坩堝架造成六個坩堝炸裂。統計結果見附表
