灰熔性測定儀的結構與安裝

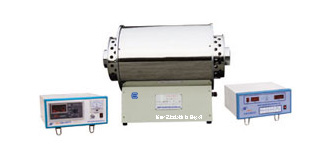

智能灰熔點測定儀是測定灰熔點特性的專用儀器。本儀器采用硅碳管作為加熱元件。本儀器采用國家標準GB/T219-1996及國際標準ISO540，為分體式結構，具有溫控準確、操作簡單、體積小、重量輕、耗電少等優點，取代了以往使用的高溫爐炭顆粒。該儀器由硅碳管高溫爐和溫控器組成。硅碳管采用單螺紋式，尺寸φ80/70×500/100，電阻(室溫)5~7ω。控溫器溫度范圍從室溫到1600℃，配備WRP-130鉑銠鉑熱電偶，精度1級。
1、將灰熔性測定儀放置在堅固的試驗平臺上，儀器外殼須可靠接地。
2、拆下高溫爐兩端的爐外檔板。
3、將硅碳管小心插入剛玉外套管內，再將剛玉內套管插入硅碳管內，并在硅碳管和內、外套管之間的兩頭墊上少量輕質耐火磚碎片或?qū)Ｓ脡|圈。
4、在硅碳管的噴鋁部位裝上電ji，接上導線，導線的另一端從散熱罩的一個孔中穿出，接到溫度控制器的“負載”接線柱上。
5、將石棉板墊位置調整好，再把爐外檔板裝在散熱罩支柱上。
6、將熱電偶插入剛玉內套管內，熱電偶線接到溫度控制器的“熱電偶”接線柱上，接線時注意＋、－級性不要接反。
7、將電源線接到溫度控制器的“電源”接線柱上。
使用方法
1、高溫帶測定：儀器安裝好后，須測量其高溫帶，以確定試樣放置位置。
2、灰的制備以及灰錐的制作按GB/T219－2007第8.1～8.2條的要求進行，試樣形狀及尺寸要符合第7.1條的規定。
3、試樣放置：先在剛玉舟里放置控制氣氛用的物質，如木炭、無煙煤、石墨等，然后將試樣放置于灰錐托板上，再將灰錐托板放置于剛玉舟之槽中。
4、試驗氣氛及其控制和測定手續分別按GB/T219－1996第7.2條和第9條的規定進行。其中，升溫速度的控制是通過旋轉控制器電流表下方的“電流調節”旋紐來實現的，順時針旋轉電流變大，升溫速度加快，逆時針旋轉電流變小，升溫速度變慢。
注意事項
1、儀器應放置在干燥、通風的地方，儀器外殼須可靠接地。
2、在安裝或拆卸高溫爐時應特別小心，勿使爐體強烈振動，注意不要損壞硅碳管。
3、爐內嚴禁通入氯氣，也不能在爐內處理水分較高的物質。在用無煙煤控制氣體成分時，勿用硫分過高的無煙煤。
4、儀器使用電流不要超過23A。
